Detalles del producto
Lugar de origen: China.
Nombre de la marca: PILEDS
Certificación: CE ROSH BIS
Número de modelo: H802RA
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: USD100
Detalles de empaquetado: En cartón
Tiempo de entrega: 5
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 300+PCS+DÍA
Nombre del producto: |
el dmx llevó el regulador |
Corriente de salida: |
4puertos |
Modo de control: |
DMX512 |
Canales DMX: |
3CH |
Conector DMX: |
5pin |
Dimensión: |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef |
Válvula de entrada: |
El valor de las emisiones de CO2 será el siguiente: |
El material: |
De aleación de aluminio |
Nombre: |
el dmx llevó el regulador |
Potencia de salida: |
144W |
Paquete: |
Caja de cartón |
Nivel de protección: |
Protección IP20 |
Garantización: |
2 años |
Peso: |
0.3kg |
Temperatura de trabajo: |
-20~60℃ |
Nombre del producto: |
el dmx llevó el regulador |
Corriente de salida: |
4puertos |
Modo de control: |
DMX512 |
Canales DMX: |
3CH |
Conector DMX: |
5pin |
Dimensión: |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef |
Válvula de entrada: |
El valor de las emisiones de CO2 será el siguiente: |
El material: |
De aleación de aluminio |
Nombre: |
el dmx llevó el regulador |
Potencia de salida: |
144W |
Paquete: |
Caja de cartón |
Nivel de protección: |
Protección IP20 |
Garantización: |
2 años |
Peso: |
0.3kg |
Temperatura de trabajo: |
-20~60℃ |
H802RA 4 puertos ((4096 píxeles) Controlador de píxeles LED de salvación;Soporte de protocolo Art-Net para MADRIXS,O Controlador de Marster ((H803TV/
H802RA;4 puertos ((4096 píxeles) controlador de píxeles LED;suporte al protocolo Art-Net para MADRIX,necesita trabajar con red informática o controlador de marster ((H803TV/ H803TC)
1. Introducción
El H802RA es un controlador de salida de cuatro puertos que emplea el protocolo Ethernet y soporta el protocolo Art-Net.La interfaz de red de entrada se puede conectar al controlador maestro o computadora.
El software en línea es LED Studio y Madrix, el software fuera de línea es LED Build.
2. Soporte de los chips de conductor
El uso de la tecnología de la información en el ámbito de la seguridad de los sistemas de información de los Estados miembros, incluidos los Estados miembros, no puede ser objeto de una restricción.,APA102, APA104, P9813, WS2801, WS2803, WS2811, WS2812, WS2821, SM16716, SM16711, INK1003, LX1003, MY9221, MBI6021, MBI6024, LD1510, LD1512, LD1530, LD1532, etc. El objetivo de la evaluación es evaluar los resultados obtenidos en el análisis de los datos y las estadísticas.
Para UCS8904, H802RA controla un máximo de 3200 píxeles.
Para otros chips, H802RA controla un máximo de 4096 píxeles.
3. Desempeño
(1) Cuatro puertos, control máximo de 4096 píxeles.
(2) Apoyar el protocolo Art-Net, para que H802RA pueda trabajar con MADRIX.
(3) Dirección para los chips controladores TM y UCS DMX512, como TM512, UCS512.
(4) Configurado como repetidor o amplificador por LED Studio.

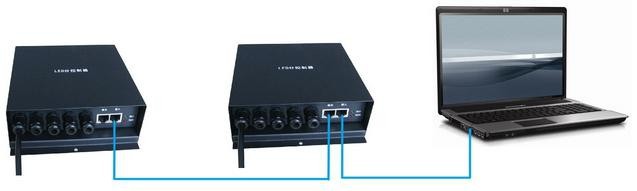

(5) Trabajar con el controlador maestro o el ordenador.
La distancia entre dos controladores es de hasta 100 metros.

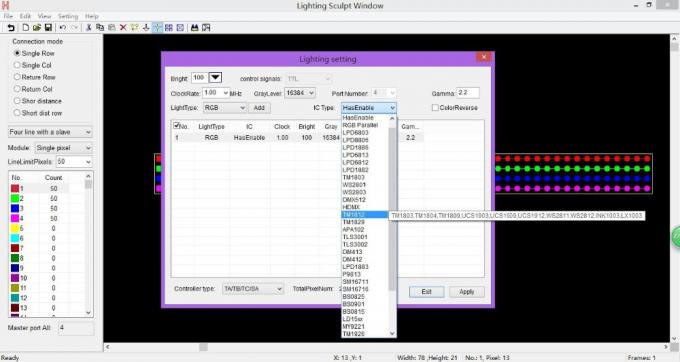

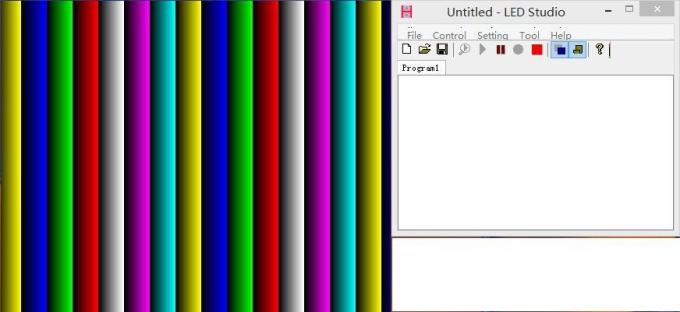

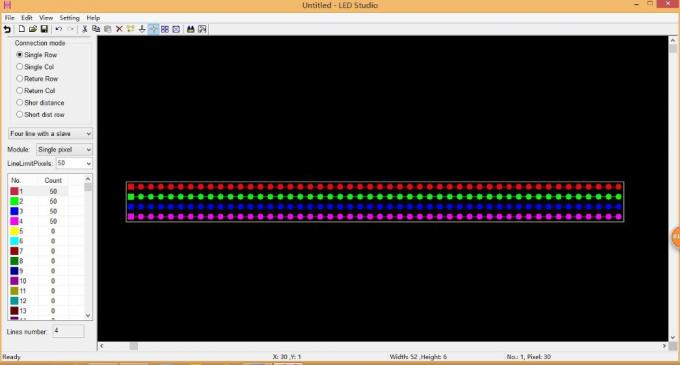

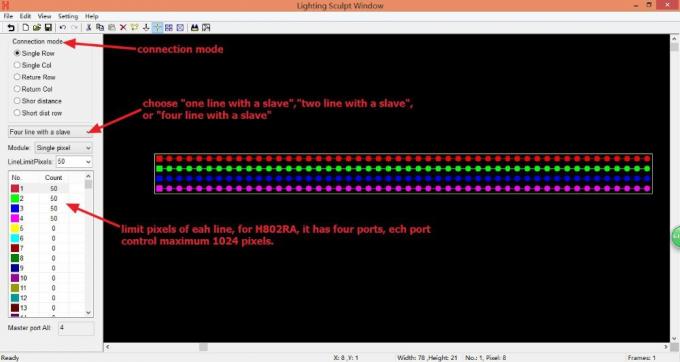

Conecta al ordenador, el software es LED Studio o Madrix.

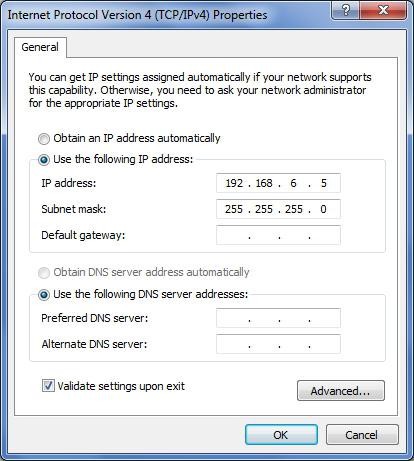

Distribuir una dirección IP para H802RA
Normalmente, no es necesario configurar el MAC y IP, tendrán los números especificados cuando conecte H802RA a la computadora.

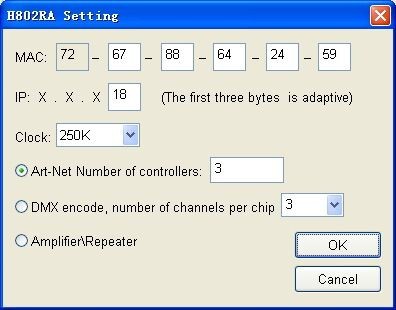

El reloj tiene 250K, 500K, 750K tres opciones, sólo funciona cuando se está usando Madrix.
El número de controladores se utiliza para establecer cuántos controladores están totalmente conectados cuando se utiliza Madrix.
El código DMX, número de canales por chip, se utiliza para dirigir los chips controladores DMX512 de TM o UCS.puede dirigirse a un máximo de 1024 píxeles ((1 píxel incluye 3 o 4 canales) una vez. Método de conexión: Conecte GND, D-, D+, PI ((línea de dirección) a GND, D-, D+, CLK en el controlador, luego haga clic en OK, después de unos segundos, las luces cambiarán de blanco a verde.Se actualizará la dirección.
Seleccione Amplificador/Repetidor y haga clic en OK, se configurará el H802RA como amplificador o repetidor.
7Configuración de Madrix.
Conecte el H802RA al ordenador, abra el LED Studio. Haga clic en "Configuración" -- "Configuración H802RA", elija "Número de controladores" y introduzca un número, por ejemplo 3, luego haga clic en "OK".

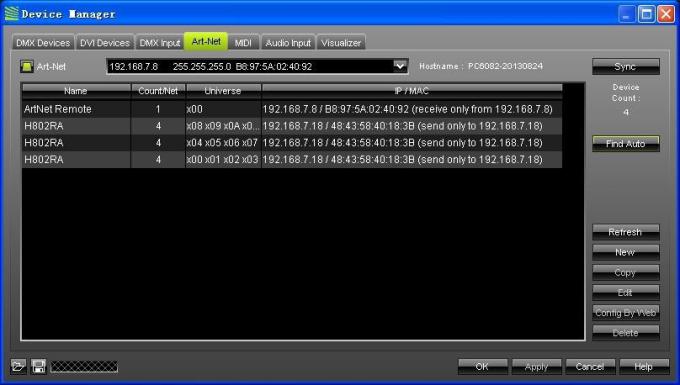

Abrir Madrix, pulsar F4, aparece la ventana Administrador de dispositivos, seleccione la etiqueta de Art-Net y marque la opción de Art-Net.Luego haga clic en Buscar automáticamente para encontrar el dispositivo Art-Net.

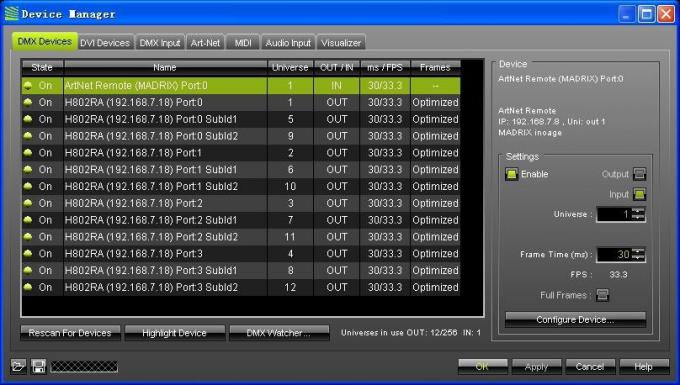

Haga clic en el rótulo de dispositivos DMX, seleccione todos los universos de H802RA, marque la opción Habilitar en el lado derecho y haga clic en Aplicar para habilitar la salida DMX.
8.Definición de puertos
GND CLK DAT D- D+
Para los chips de doble línea, conectar GND, CLK, DAT
Para los chips de una sola línea, conectar GND, DAT
Para DMX512, conecte GND, D-, D+, línea de direccionamiento a CLK
Para el TM1926, TM1913, TM1914, TM1814, conectar el GND, D+
9. Especificaciones
